3Dプリンターでの治具制作事例をご紹介します。
当社では、3Dプリンター造形物の設計自由度の高さと寸法精度、
強度を活かして様々な「治具※」を制作し活用しています。
一般には機械工作で、刃物などを工作物の正しい位置に導くための工具を指します（広辞苑調べ）。ここでは位置決め用の道具としての活用例をご紹介します。
UVプリンター（フラットベッドタイプ）の位置決め用の治具を作成する

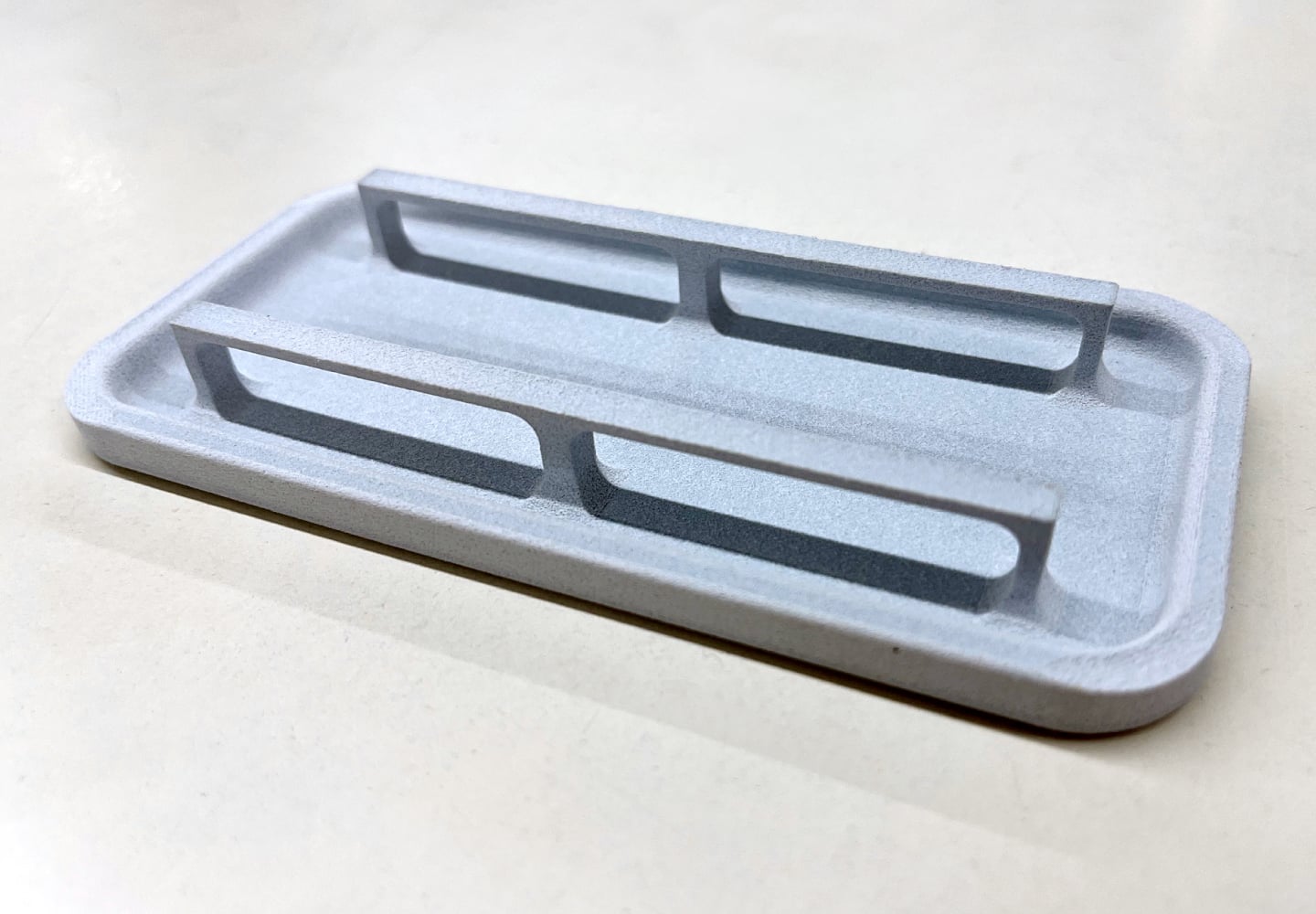

こちらはiPhoneケース印刷用の位置決め治具です。
iPhone本体形状を模した治具と、レーザーカットしたアクリル板で、プリンターのテーブルへ置く位置を固定化しています。
機種ごとに形状が異なるため、ケースを被せる部分と“脚” 部分を別々に設計することで多品種に対応しています。

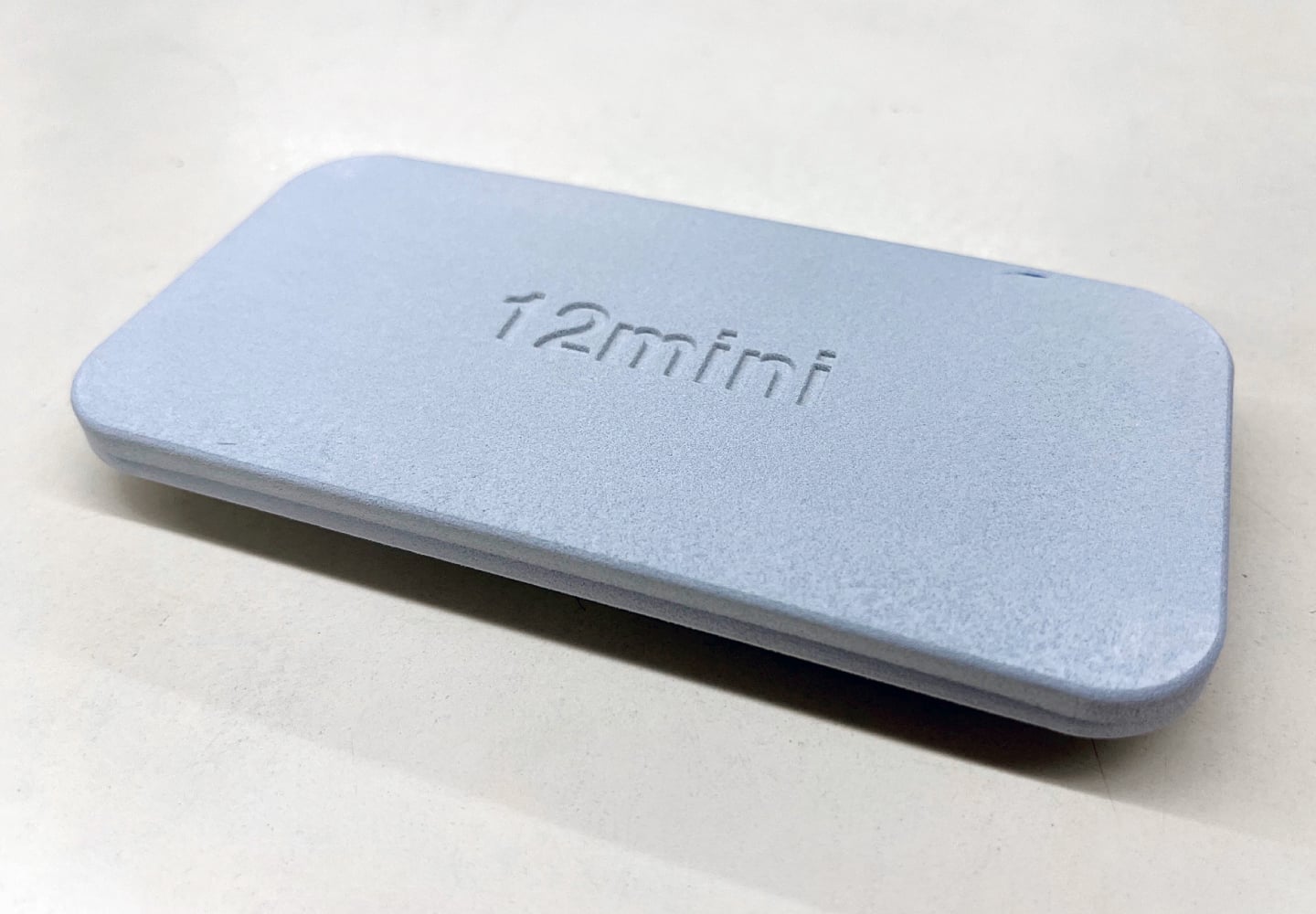

彫り込み文字もクッキリ造形できるので、機種ごとの識別も容易におこなえます。

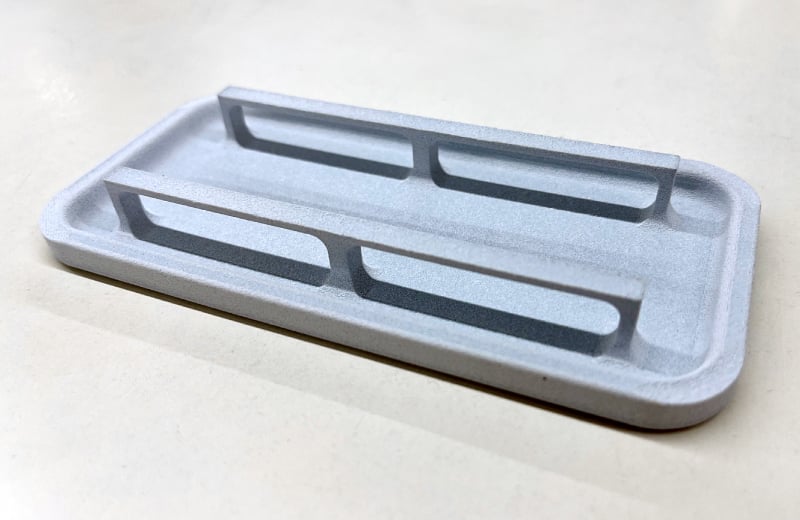

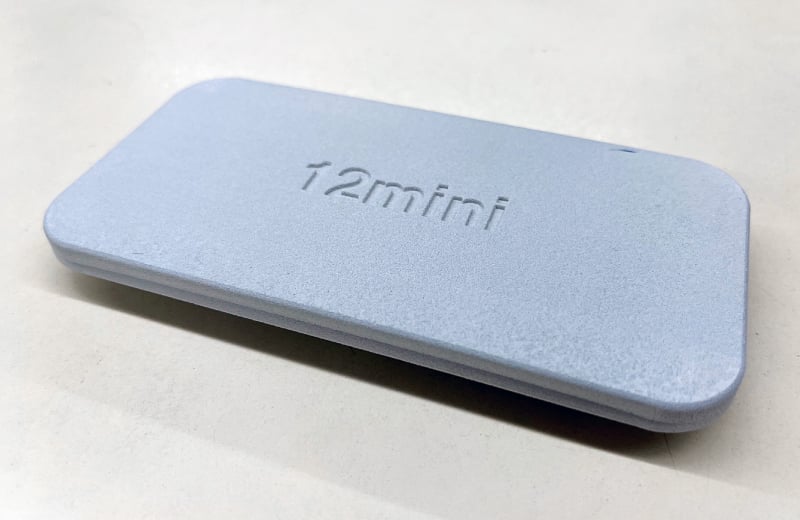

- iPhoneケース印刷用の位置決め治具
- “脚” 部分を別々に設計することで多品種に対応

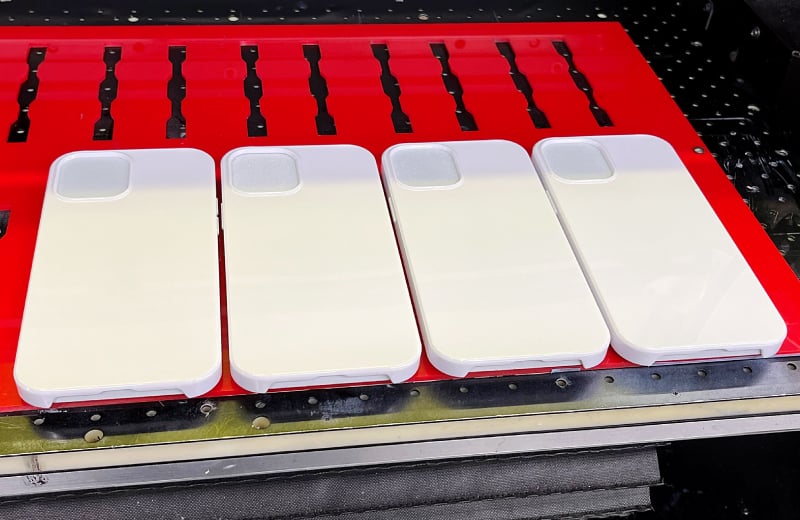

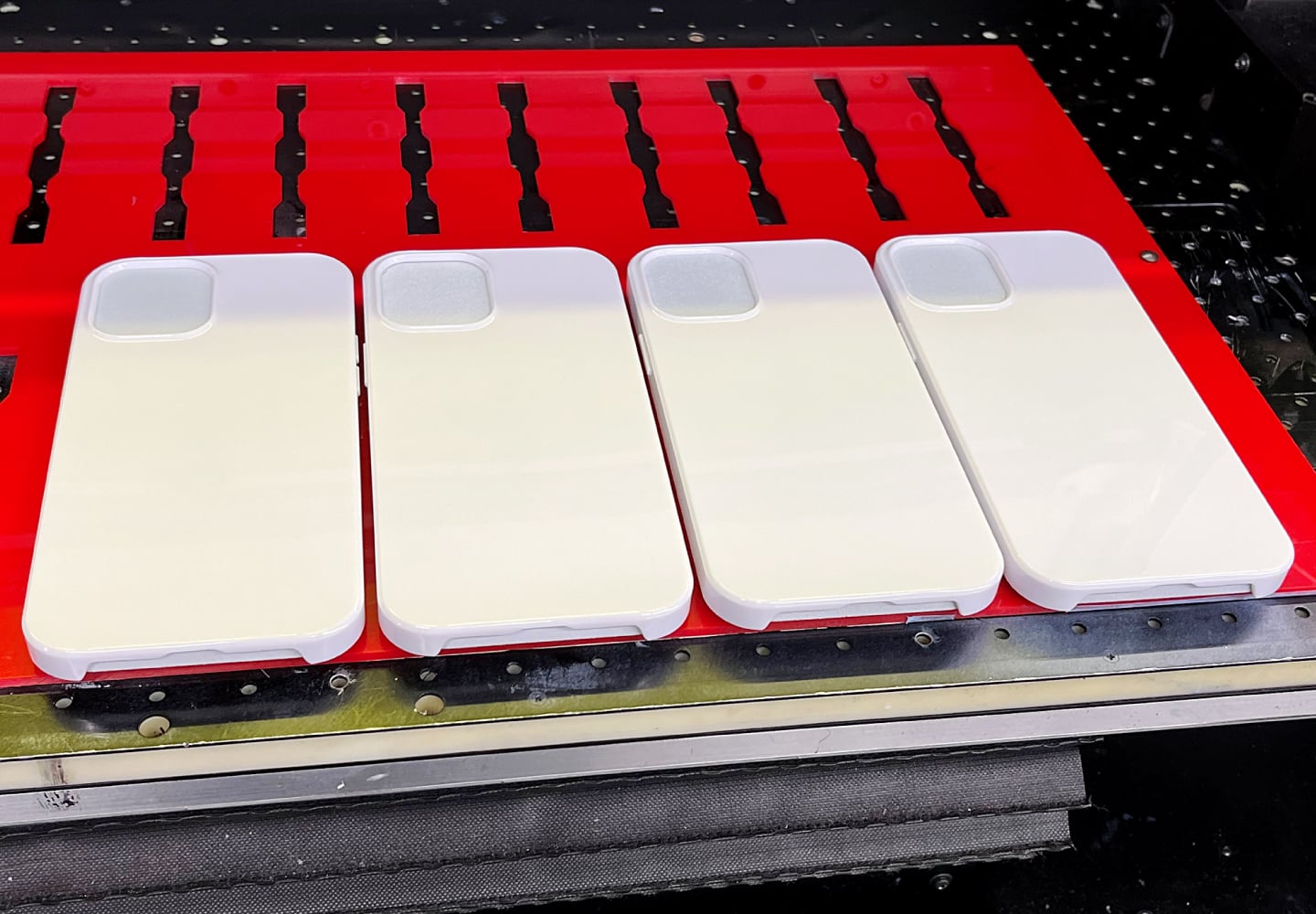

- 治具をアクリル板にセットした状態

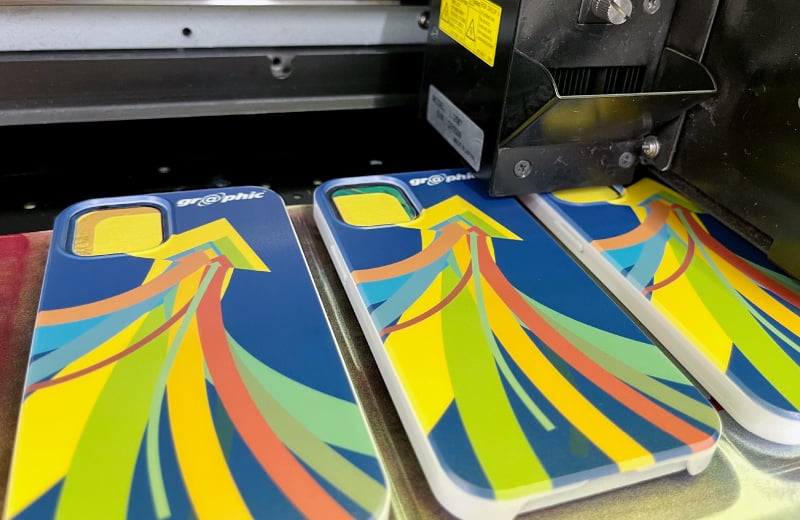

- 印刷時の状態
ロータリーUVインクジェットのメディア固定用の治具を作成する
「プラスチック試作・実用部品造形」に用いられるPA樹脂は、程よい強度と柔軟性を兼ね備えております。
お手持ちのボルト・ナットと合わせて設計することで、強固に取り付ける形状にすることも可能です。

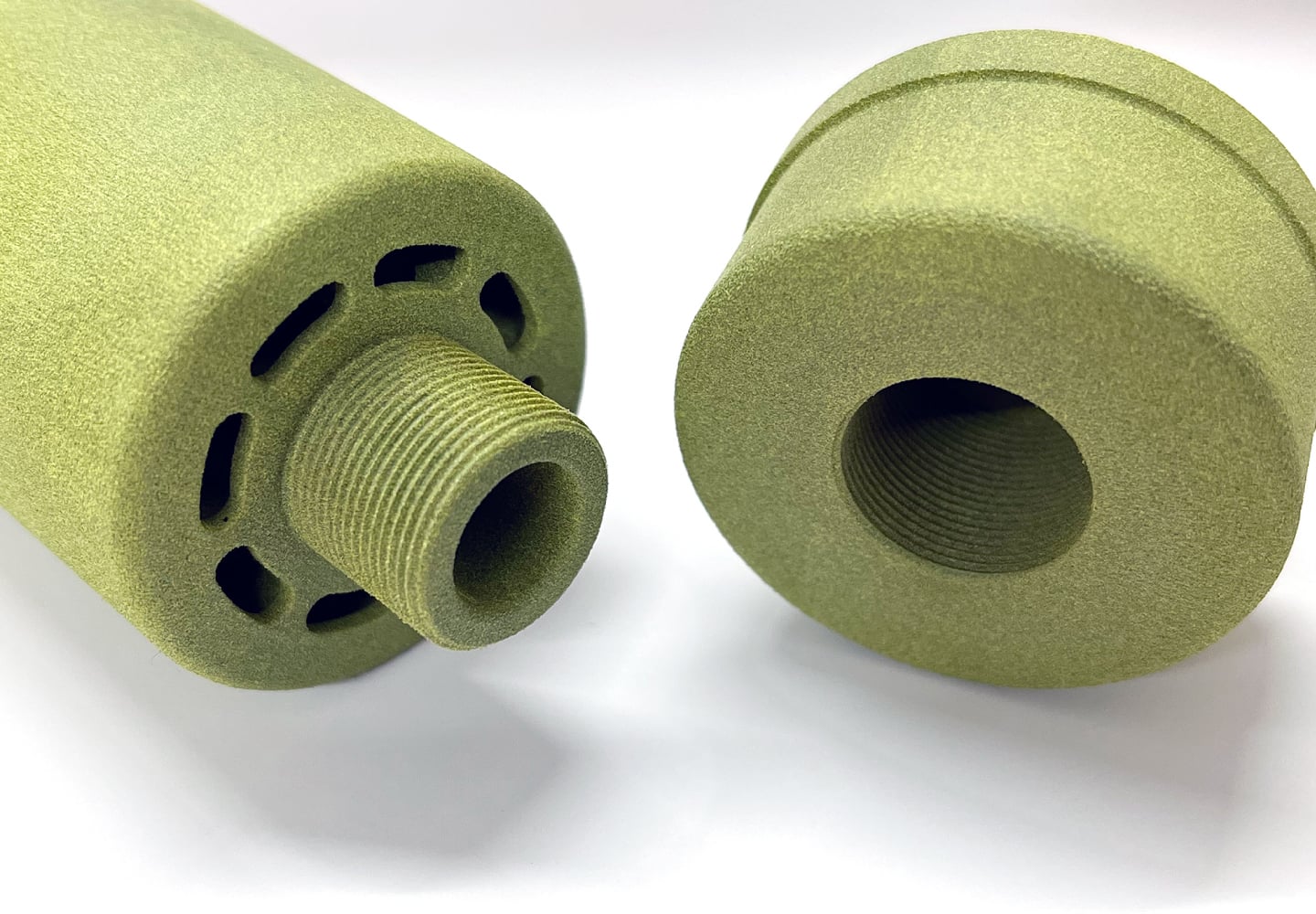

またデータでねじ山を作成することで、タップやインサートなしで使用することも可能です。（簡易的な固定に向いています）

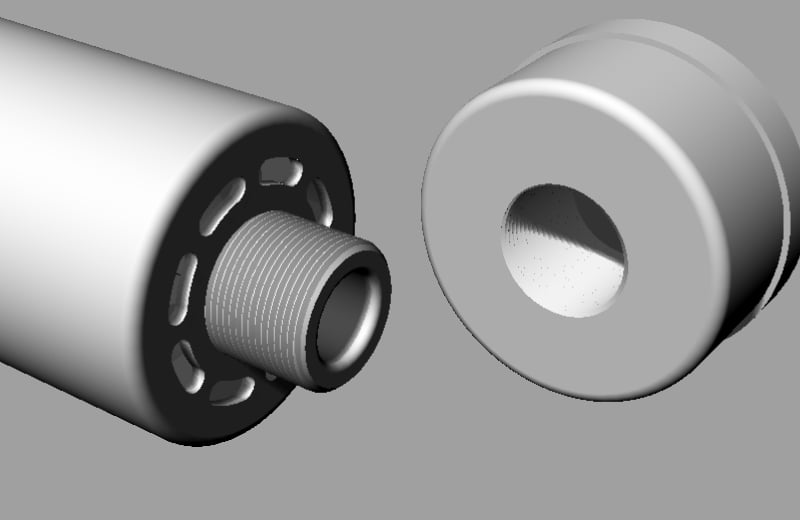

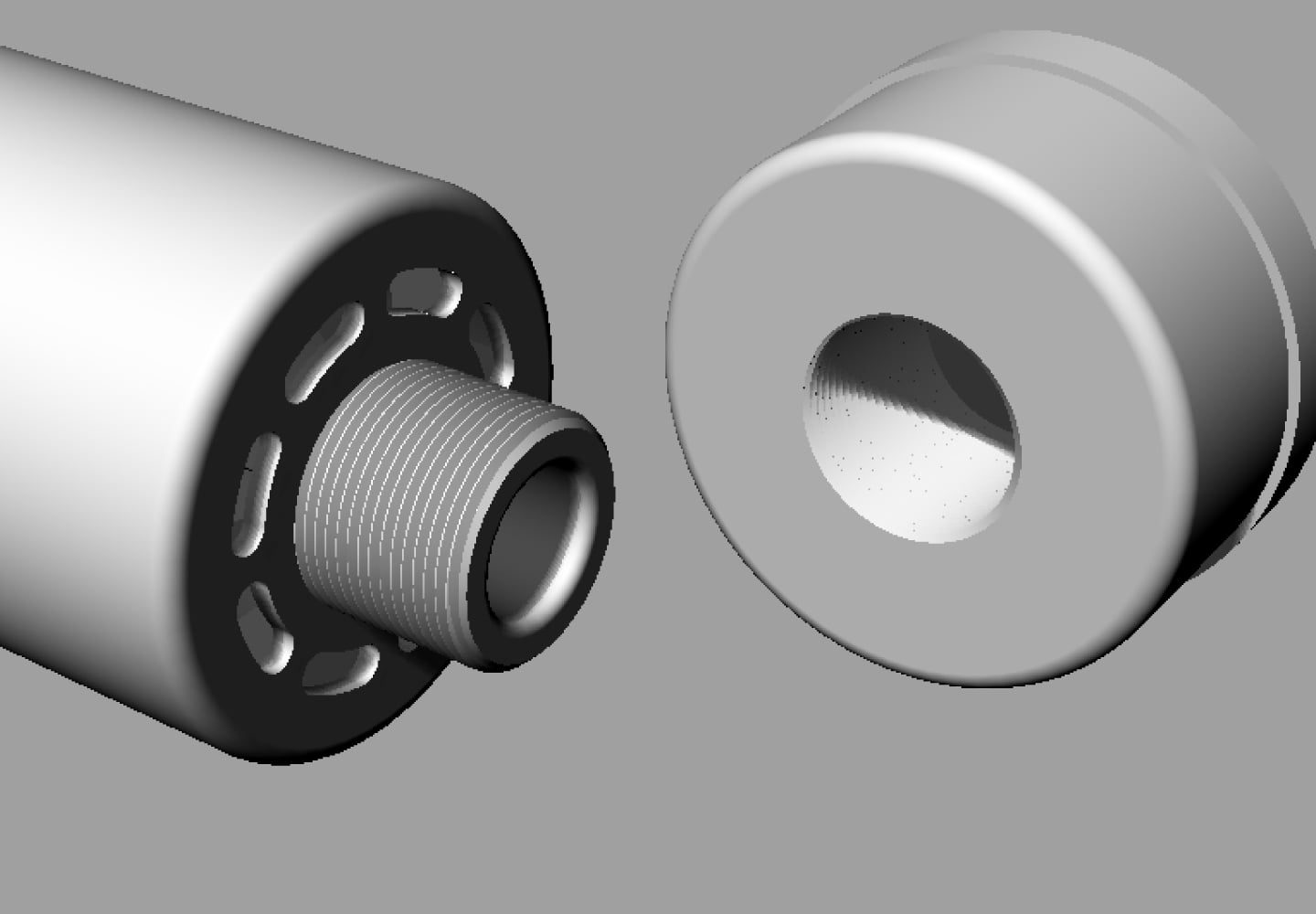

- 3Dモデリングされた状態

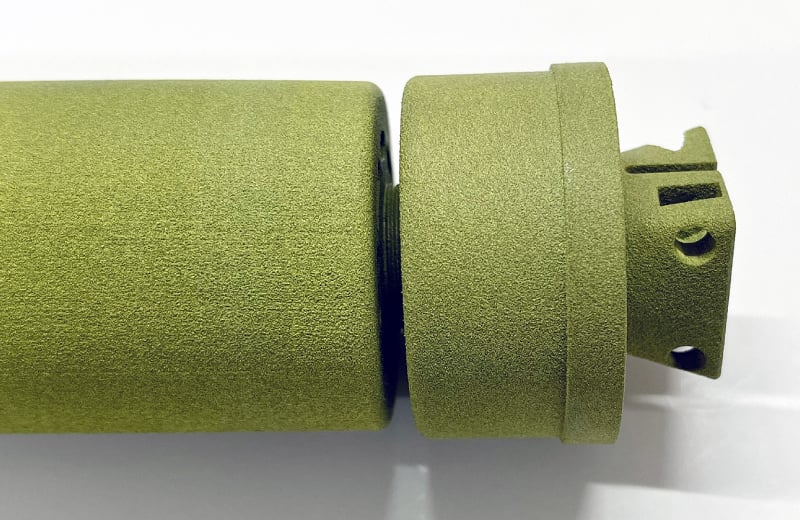

- PA樹脂で造形された状態

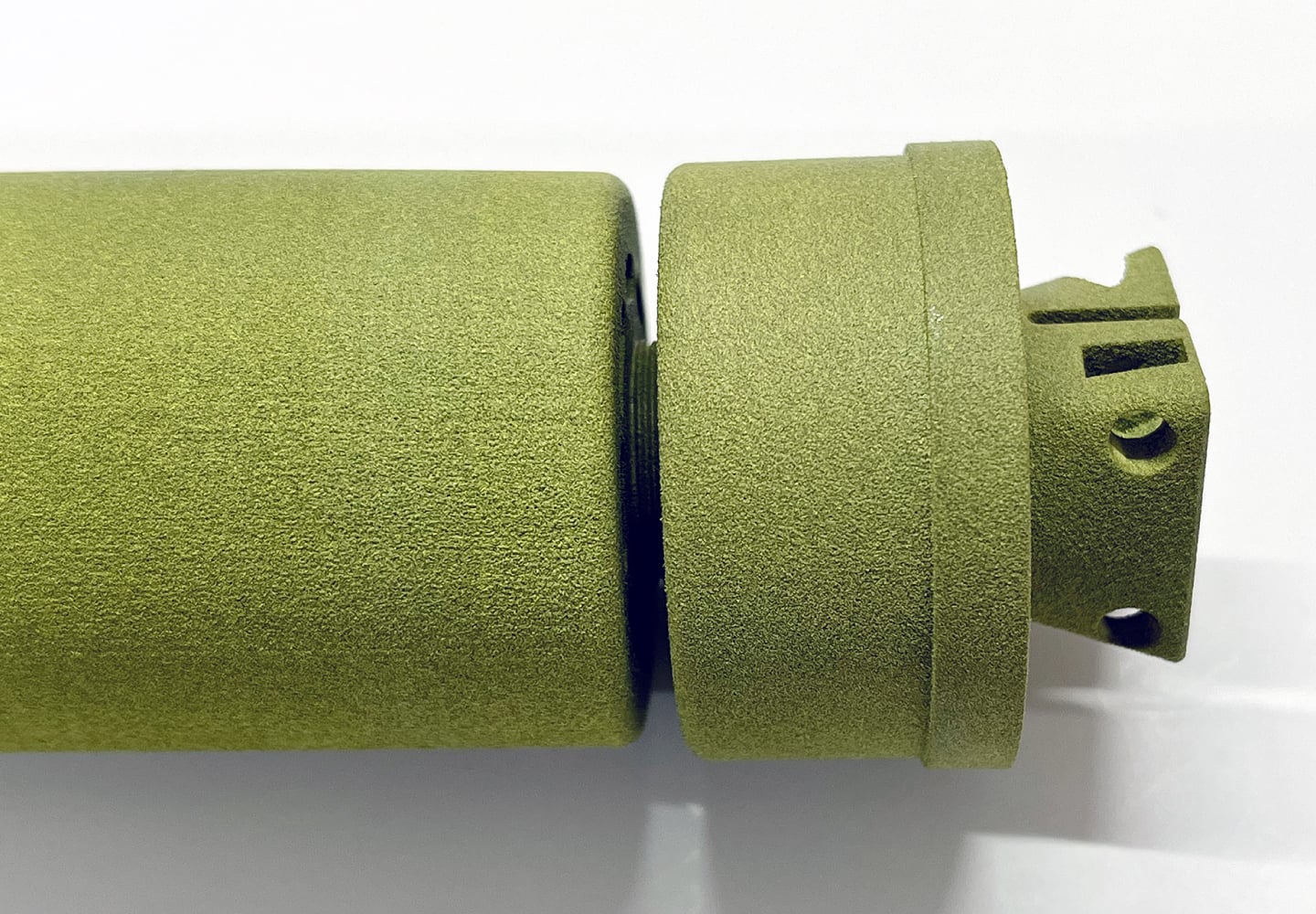

- タップやインサートなしで使用することも可能
- 程よい強度と柔軟性を兼ね備えています

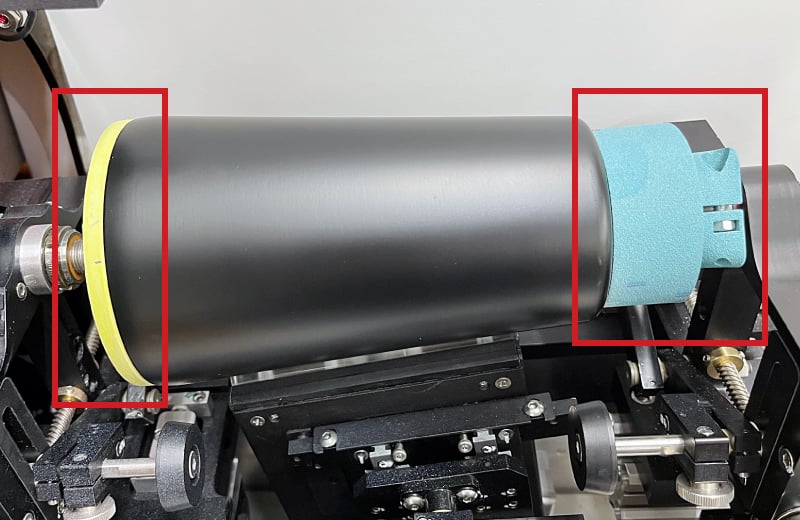

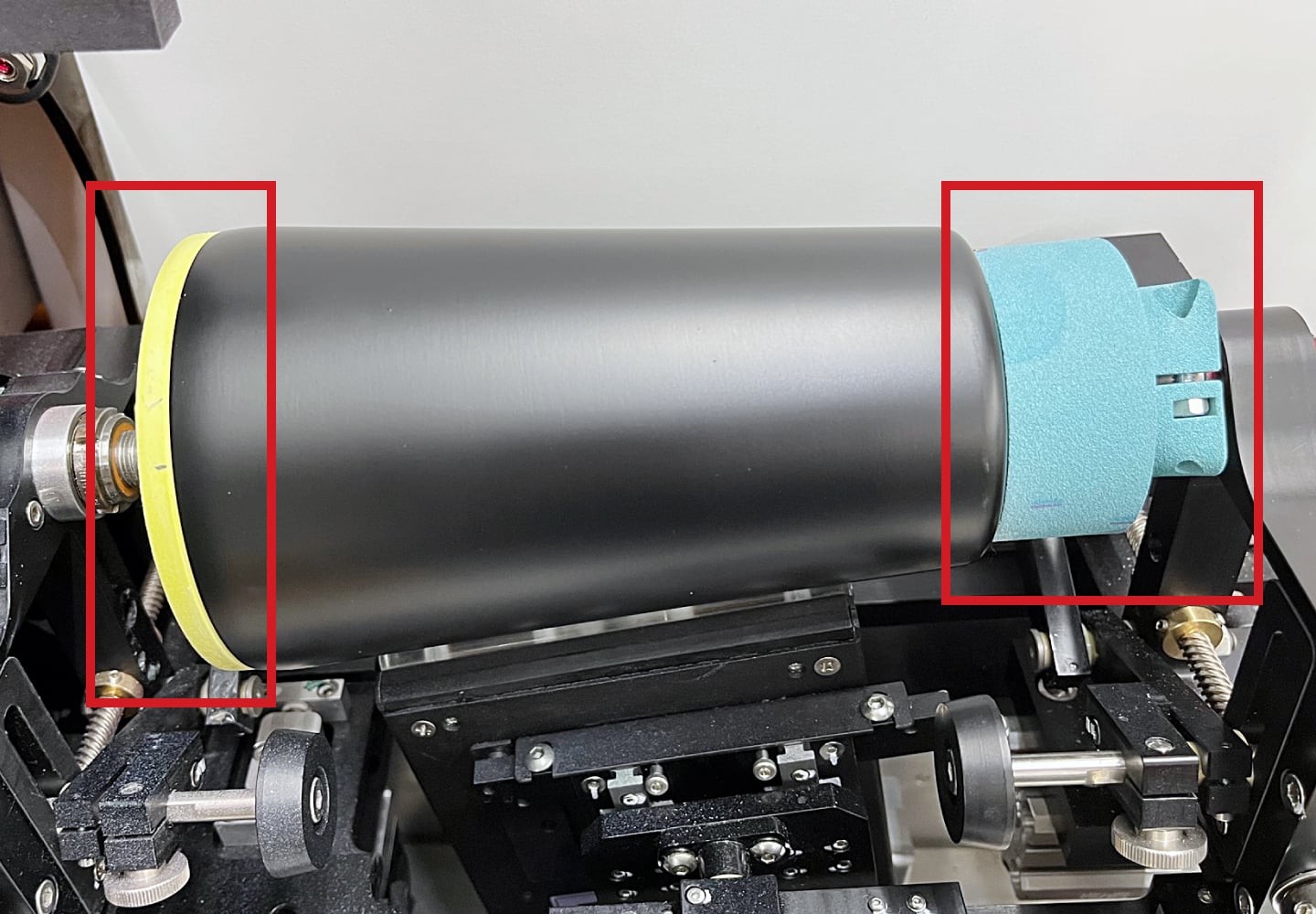

- 治具をメディアにセットした状態

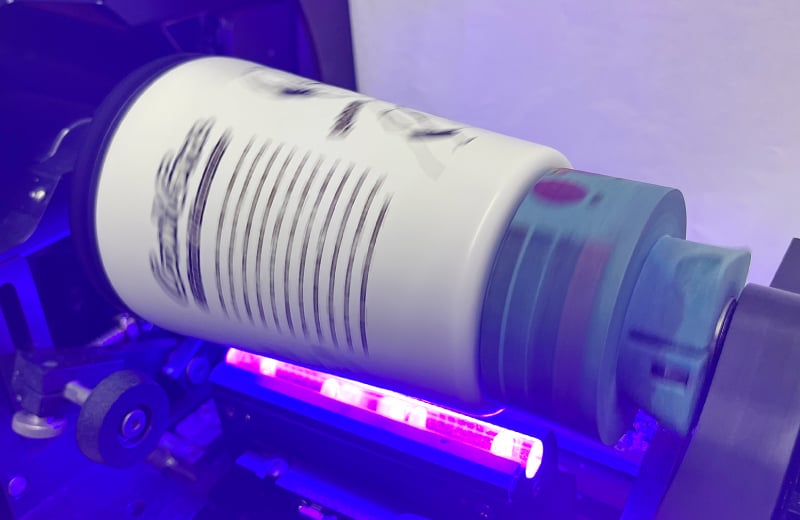

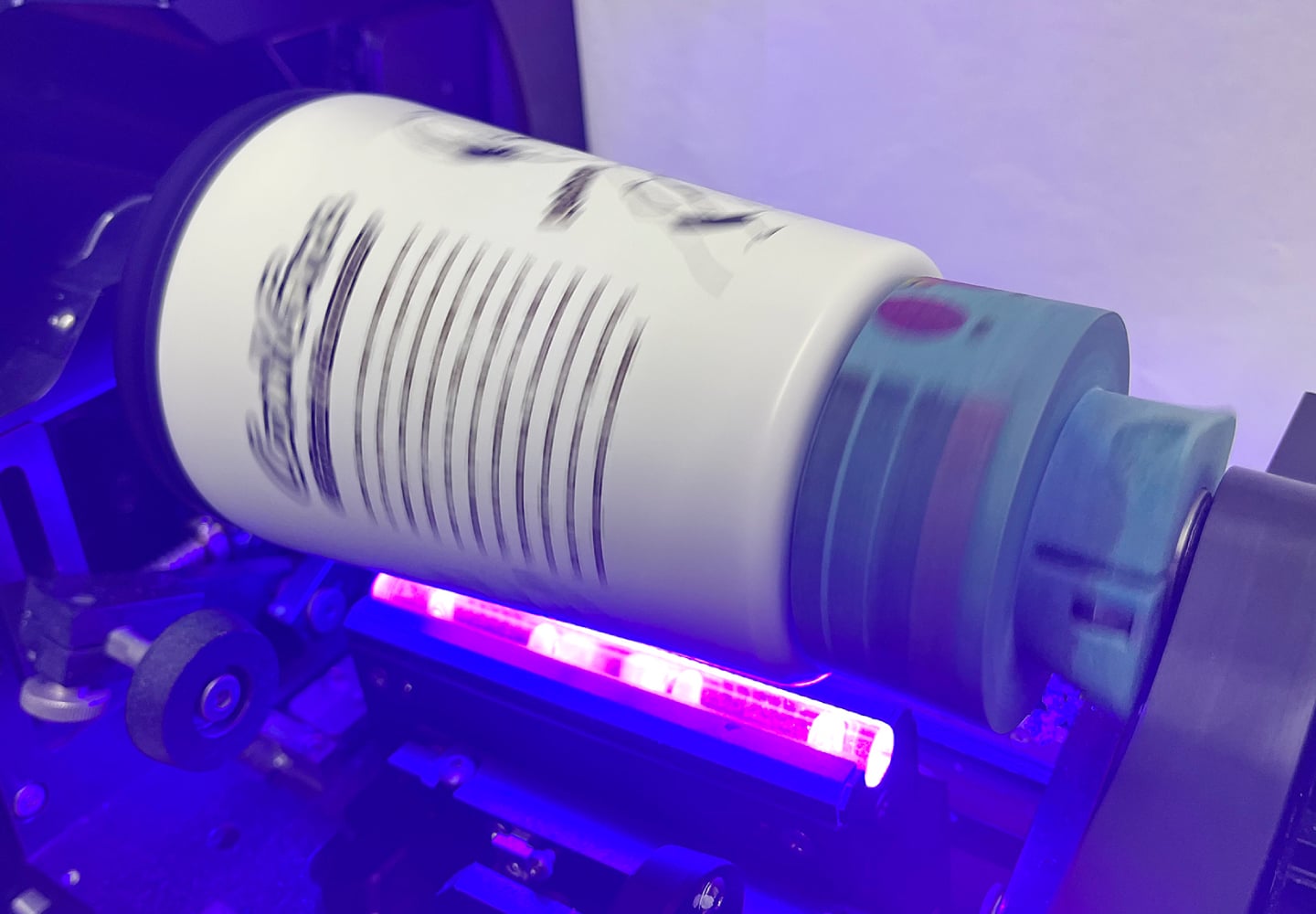

- 印刷時の状態
